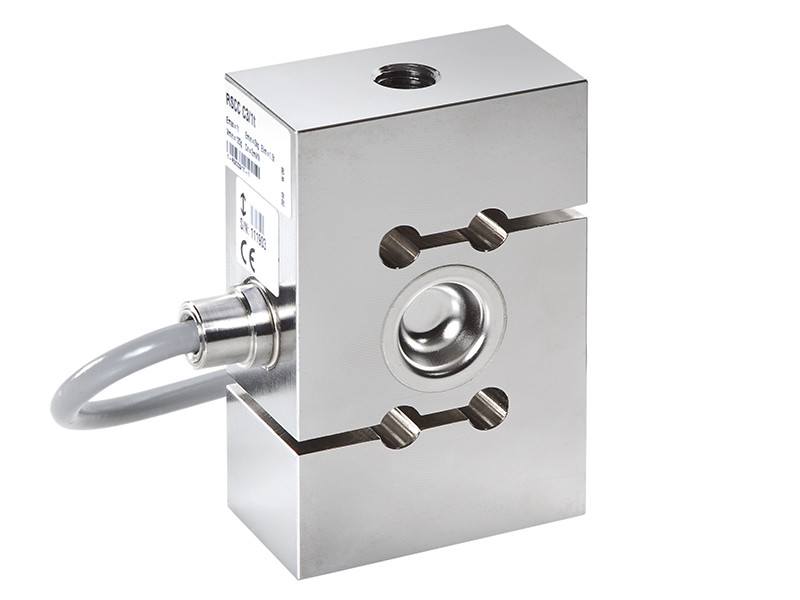

S-образный тензодатчик веса HBM RSCC
# 1571
78 753 ₽
1
Нагрузка
Класс точности
Взрывозащита
Рекомендуемые товары
Описание
- измерительная система тензодатчиков
- максимальные величины нагрузки: 50 кг … 5 т
- герметичное исполнение (IP68)
- коррозионно-стойкие материалы
- сертифицированы, до 3000 поверочных интервалов, протокол испытаний в соотв. с OIML-R60 для весов class III
- отвечает требованиям ЭМС по EN 45 501
- шестипроводная схема включения
- взрывозащищённый дизайн в соответствии с ATEX (опционально)
Документы
| Технический паспорт HBM RSCC | Скачать PDF |
Технические характеристики
| Тип | RSCC |
| Класс точности в соотв. с OIMLR60 | C3 |
| Количество делений шкалы (nLC) | 3000 |
| Минимальное деление шкалы (vmin), % от Emax | 0,0120 |
| Ном. чувствительность (CN), мВ/В | 2 |
| Доп. отклонение чувствительности, % | ± 0,25 |
| Нулевой сигнал, мВ/В | 0 ± 0,1 |
| Температурный коэффициент чувствительности (TCs)1), % от СN / 10 K | ± 0,0170 (200C … 400C), ± 0,0110 (-100C … 200C) |
| Температурный коэффициент нулевого сигнала (TC0), % от СN / 10 K | ± 0,0166 |
| Относительная погрешность реверсивности (dhy) 1), % от СN | ± 0,0166 |
| Нелинейность (dlin) 1), % от СN | ± 0,0166 |
| Ползучесть нагрузки (dск) через 30 минут, % от СN | ± 0,0166 |
| Номинальное входное сопротивление (RLC), Ом | 389 ± 15 |
| Выходное сопротивление (RO), Ом | 350 ± 1,5 |
| Сопротивление изоляции (RISO), ГОм / 100 В | > 2 |
| Опорное напряжение питания (Uref), В | 5 |
| Диапазон номинального напряжения питания (BU), В | 0,5 … 12 |
| Диапазон температур, °C | -30 … +40 |
| Диапазон температур хранения, °C (Btl) | -50 … +85 |
| Номинальная температура, °C (tref) | 22 |
| Предельная нагрузка (EL), % от Emax | 150 |
| Разрушающая нагрузка (Ed), % от Emax | 200 |
| Относительная допустимая вибрационная нагрузка (Fsrel) (колебания в соотв. с DIN50100), % от Emax | 70 |
| Номинальное смещение при максимальной нагрузке (snom), ± 0,05 мм, мм | 0,35 |
| Вес (G), ориент., кг | 0,7 |
| Степень защиты в соотв. с EN 60 529 (IEC 529) | IP 68 (условия тестирования: столб воды 1 м / 10 часов) |

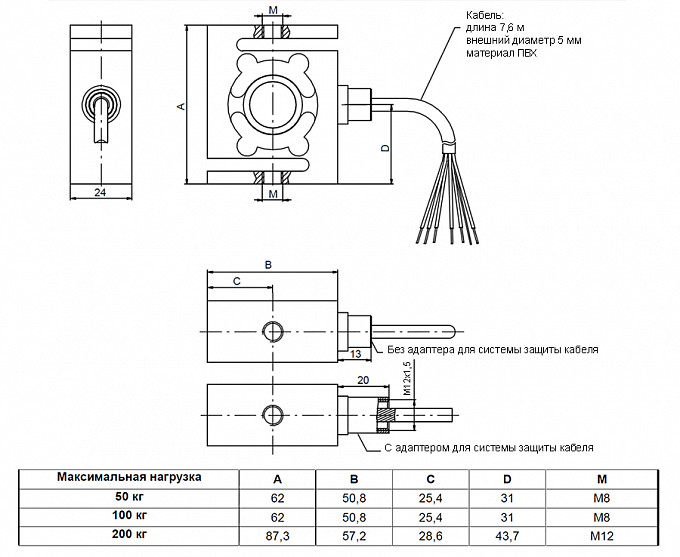

| Длина кабеля, шестипроводная схема | Стандартно 7,6 м |
| Материал: | |
| измерительное тело | нержавеющая сталь2) |
| зажим ввода кабеля | нержавеющая сталь / неопрен |
| оболочка кабеля | ПВХ |
| Производитель | HBM (HBK) - Hottinger Brüel & Kjaer |
| Страна | Германия |
