Аналоговый тензодатчик колонного типа HBM C16A Atex 60T.
Применяется для автомобильных весов, вагонных весов, железнодорожных весов.
Технические характеристики:
Датчики серии C16A опционально доступны С4 и C6 класса точности.:
Номинальная нагрузка (Еmax):
60 т
Номинальная чувствительность:
(РКП) 2±0.05 мВ/В
Класс точности:
С3 (OIML R60 C2-C5)
Баланс ноля:
±1%
Температурное отклонение чувствительности:
±0,02%/10°С
Температурное отклонение ноля:
±0,02%/10°С
Входное сопротивление:
700±20Ω
Выходное сопротивление:
706±3.5Ω
Сопротивление изоляции:
>5000MΩ
Диапазон термокомпенсации:
-10...+40°С
Рабочий температурный диапазон:
-50...+70°С
Предельно допустимая нагрузка:
150% от Еmax
Разрушающая нагрузка:
250%от Еmax
Рекомендуемое напряжение питания:
10...12В
Максимальное напряжение питания:
15В
Класс защиты по ГОСТ 14254:
IP68
Материал корпуса:
нержавеющая сталь
Диаметр кабеля:
6 мм
Длина кабеля:
16 м
Производитель:
HBM (HBK) - Hottinger Brüel & Kjaer
Страна:
Германия
Опции для C16A Atex
- Взрывобезопасное исполнение согласно lECEx и ATEX
- AI1/21 IECEx+ATEX зона 1/21 + FM искробезопасный, II 2G Ex ia IIC T6/T4 Gb, II 2D Ex ia IIIC T125°C Db
- AI2/21 IECEx+ATEX зона 2/21 неискробезопасный,II 3G Ex nA IIC T6/T4 Gc, II 2D Ex tb IIIC T125°C Db
- С сертификатом поверки EU-типа (BVS13ATEX E 108 X) и сертификатом соответствия IECEx (IECEx BVS 13.0109 X)
- IECEx зона 2/21 имеет опцию ATEX2/22 и повышенное удобство использования с проводящей пылью
- Взрывобезопасное исполнение Ex d в взрывобезопасном корпусе, см. отдельную спецификацию
- Защита от превышения напряжения • vmin = 0,0050 % (Y = 20 000)
- Класс точности C5 (OIML) по запросу
- Кабель 20 м (Emax = 20 т + 30 т)
- Кабель 40 м (Emax = 20 т ... 100 т)
- Кабель 20 м в металлической оплетке (Emax = 20 т ... 100 т)

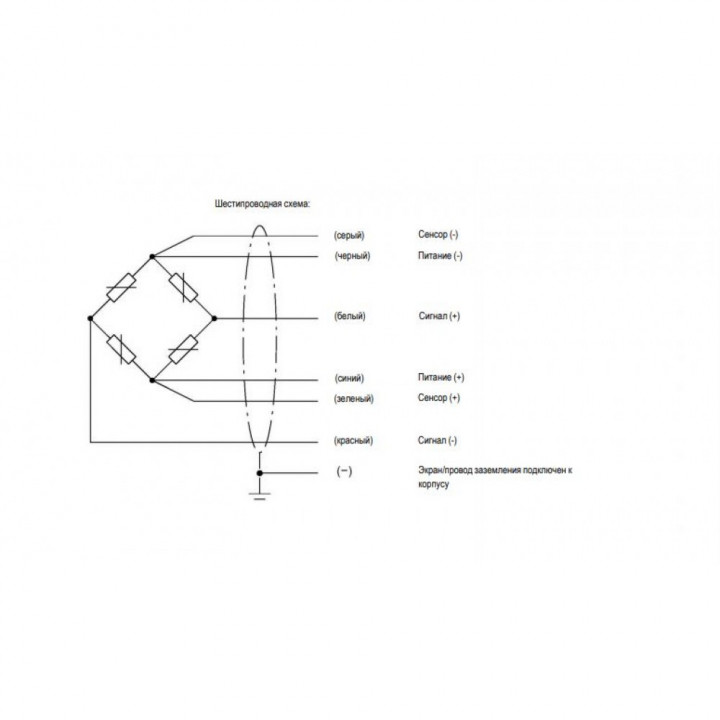

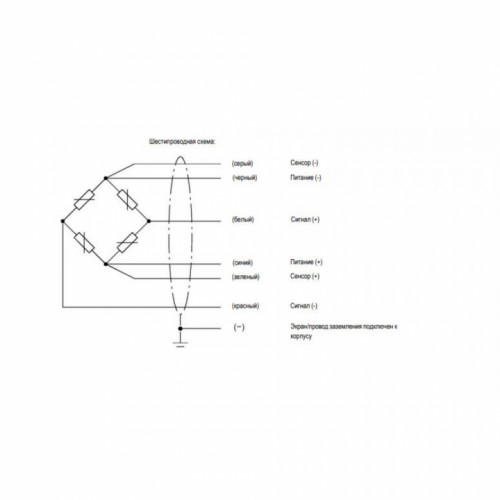

6-ти проводная схема
Питание (+) Синий
Питание (-) Черный
Сигнал (+) Белый
Сигнал (-) Красный
Сенсор (+) Зеленый
Сенсор (-) Серый
