Тензодатчик HBM PW15AH 200KG
Рекомендуемые товары

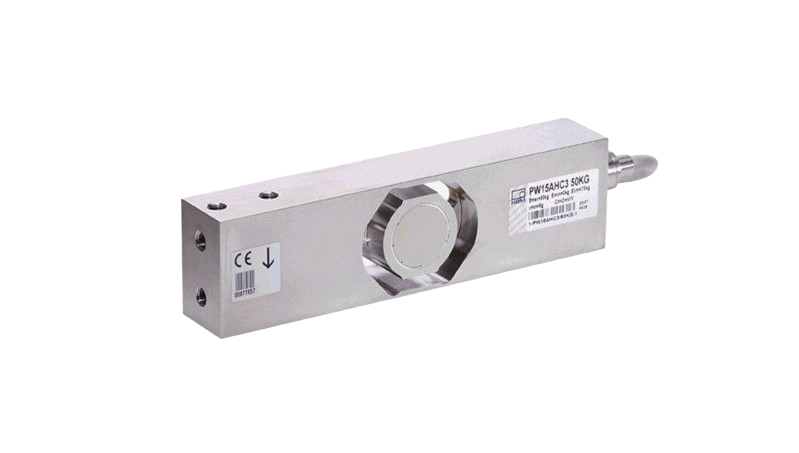

Платформенный тензодатчик HBM PW15AH C3MR
- Нержавеющая сталь
- Соотв. OIML R60
- Компенсация смещенной нагрузки (OIML R76)
- Класс защиты IP67 (согл. EN 60 529)
- 6-ти проводное подключение
- Соответствует стандартам ЭМС (EN 45 501)
Тип
PW15AH
Класс точности
C3MR
Макс. число поверочных интервалов, nLC
3000
Номинальная нагрузка (Emax), кг
200
Мин. поверочный интервал (vmin), г
20
Температурное отклонение нуля (TK0), %C/10K
±0,0140
Макс. размер платформы, мм
500×400
Чувствительность (Cn), мВ/В
2,0±0,2 (Опция 6: A = 2 мВ/В ± 0,1%)
Нулевой сигнал, мВ/В
0±0,1
Температ. отклонение чувствительности (TKC2) в диапазоне +20…+40 °C, %/10°C
±0,0175
Температ. отклонение чувствительности (TKC2) в диапазоне -10…+20 °C, %/10°C
±0,0117
Погрешность (Fv), %
±0,0166
Нелинейность (dlin), %
±0,0166
Ползучесть (dDr) за 30 мин., %
±0,0166
Погрешность при эксцентричной нагрузке (OIML R76), %
±0,0233
Входное сопротивление (RLC), Ом
380±15
Выходное сопротивление (R0), Ом
359±5 (Опция 6: A = 359 Ом ± 0,3 Ом)
Номинальное напряжение питания (Uref), В
5
Диапазон напряжения питания (BU), В
1…12
Макс. напряжение питания, В
15
Сопротивление изоляции (Ris) при 100 VDC, ГОм
>1
Номинальный диапазон температур (BT), °C
-10…+40
Рабочий диапазон температур (Btu), °C
-10…+50
Температура хранения (Btl), °C
-25…+70
Предельная нагрузка (EL) при макс. эксцентриситете 160 мм, % от Emax
150
Предельная поперечная нагрузка (Elg), в статике, % от Emax
300
Разрушающая нагрузка (Ed), % от Emax
300
Измерительный ход (snom) при Emax, мм
<0,5
Вес (G), кг
1,0
Класс защиты по EN 60529 (IEC529)
IP67
Материал измерительного элемента
Нержавеющая сталь
Защитное покрытие
Силикон
Оболочка кабеля
ПВХ
Производитель
HBM
Страна
Германия
