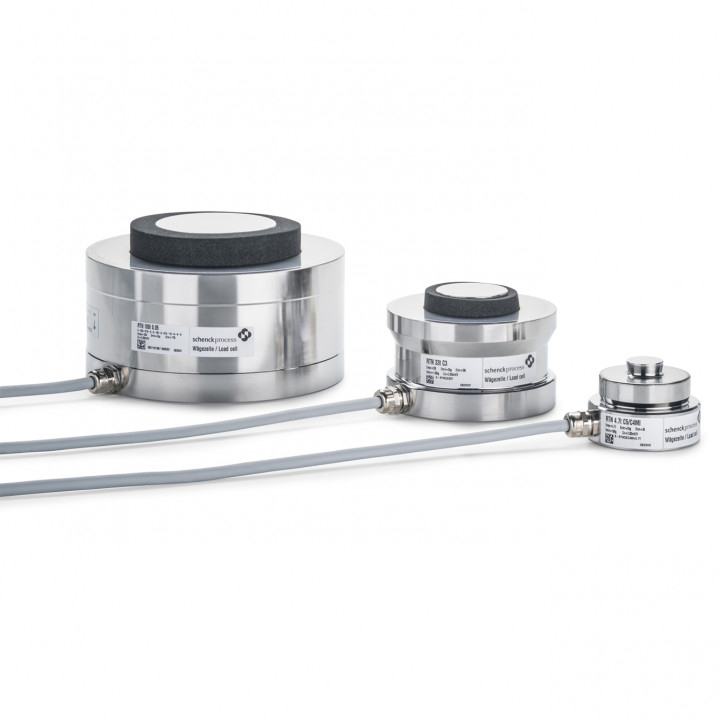

Тензодатчик Schenck Process RTN 47T
# 2112
по запросу
1
Нагрузка
Класс точности
Взрывозащита
Рекомендуемые товары
Описание
- Исполнение, пригодное для поверки согласно OIML (до 5000 d и 7500 d у многодиапазонных весов)
- Высокая точность даже при очень узких областях применения (для задач, требующих обязательной поверки, до мин. 15%)
- Большой выходной сигнал и тем самым высоко разрешаемый диапазон полезного сигнала
- Благодаря малой потребляемой мощности, системы, состоящие из нескольких весов, можно оснастить простой электроникой обработки данных
- Доступны допуски для взрывоопасных зон: ATEX, IECEx, EAC, США, Канада, Корея
- Класс защиты IP68
Применение
Весовой датчик как измерительный преобразователь преобразует механическую входную величину силы пропорционально в электронную выходную величину напряжения.
Постоянная оптимизация торсионных весовых датчиков предоставляет пользователю особенные преимущества:
- Предельно малые размеры упрощают применение почти при всех задачах взвешивания
- Благодаря прочной конструкции нет никаких проблем ни с транспортировкой, ни с монтажом и эксплуатацией, даже при очень суровых условиях окружающей среды (мешающие силы, температура)
Конструкция
- Герметичность благодаря лазерной сварке (IP68)
- Надежная защита от коррозии благодаря электролитическому полированию применяемой специальной стали
- Все электрические компоненты находятся внутри весового датчика и поэтому оптимально защищены
- Высококачественный и прочный соединительный
- В сочетании с комплектами адаптеров весовые датчики RTN совместимы с системами более старого исполнения
Функционирование
- Высокая чувствительность измерения
- Большая воспроизводимость
- Хорошая длительная стабильность и тем самым постоянно высокая точность
- Крайне незначительное воздействие поперечных сил на измеряемое значение
- Высокая функциональная надежность даже при часто неизбежных ударных нагрузках, силах реакции связи и электрических возмущающих воздействиях
- Встроенная защита от перенапряжения
Документы
| Технический паспорт RTN | Скачать PDF |
Технические характеристики
| Номинальная нагрузка, Emax | 47 т |
| Класс точности | 0.05, С3 |
| Номинальный показатель, Cn | 2,85 мВ/В ±2,85 μВ/В |
| Суммарная погрешность, Fcomb | 0,02% |
| Возврат нулевого сигнала после нагрузки (30 мин), Fdr |
±0,016% |
| Ползучесть при нагрузке (30 мин), Fcr | ±0,024% |
| Температурный коэффициент нулевого сигнала на 10 K, TK0 |
±0,007%, ±0,02% |
| Температурный коэффициент показателя на 10 K, TKc |
±0,008%, ±0,02% |
| Макс. допустимое число цен деления, пригодных к поверке, nLC |
3000 |
| Минимальная цена деления, Vmin | Emax/20000 |
| Макс. диапазон применения, Bamax | Bamax = E max |
| Входное сопротивление, Re | 4450 Ω ±100 Ω |
| Выходное сопротивление, Ra | 4010 Ω ±0,5 Ω |
| Нулевой сигнал, S0 | ±1% |
| Макс. напряжение питания, Usmax | 60 В |
| Номинальный диапазон температур, Btn | -10 °C до +40 °C |
| Эталонная температура, Tr | 22 °C |
| Рабочий диапазон температур, Btu | -40 °C до +80 °C, опция до +110 °C *) |
| Рабочий диапазон температур, Ex-исполнение | -30 °C ... +70 °C (ATEX, IECEx, EAC, KOSHA), -30 °C ... +40 °C (Допуск FM, Канада и США) |
| Диапазон температуры хранения, Bts | -50 °C до +85 °C |
| Класс защиты | IP68, 1 м / 100 ч; (опцион 110 °C: IP66) |
| Класс защиты, Ex-исполнение | IP67 |
| Спецификация кабелей | TPE (серый) ⌀ 6,5 мм, без силикона, -30 °C до +150 °C, Длина 5 м для RTN 1 т - 15 т и RTN 150 т - 470 т, Длина 15 м для RTN 22 т - 100 т |
| Материал | Специальная нержавеющая ссталь |
| Производитель | Schenck Process GmbH |
| Страна | Германия |
