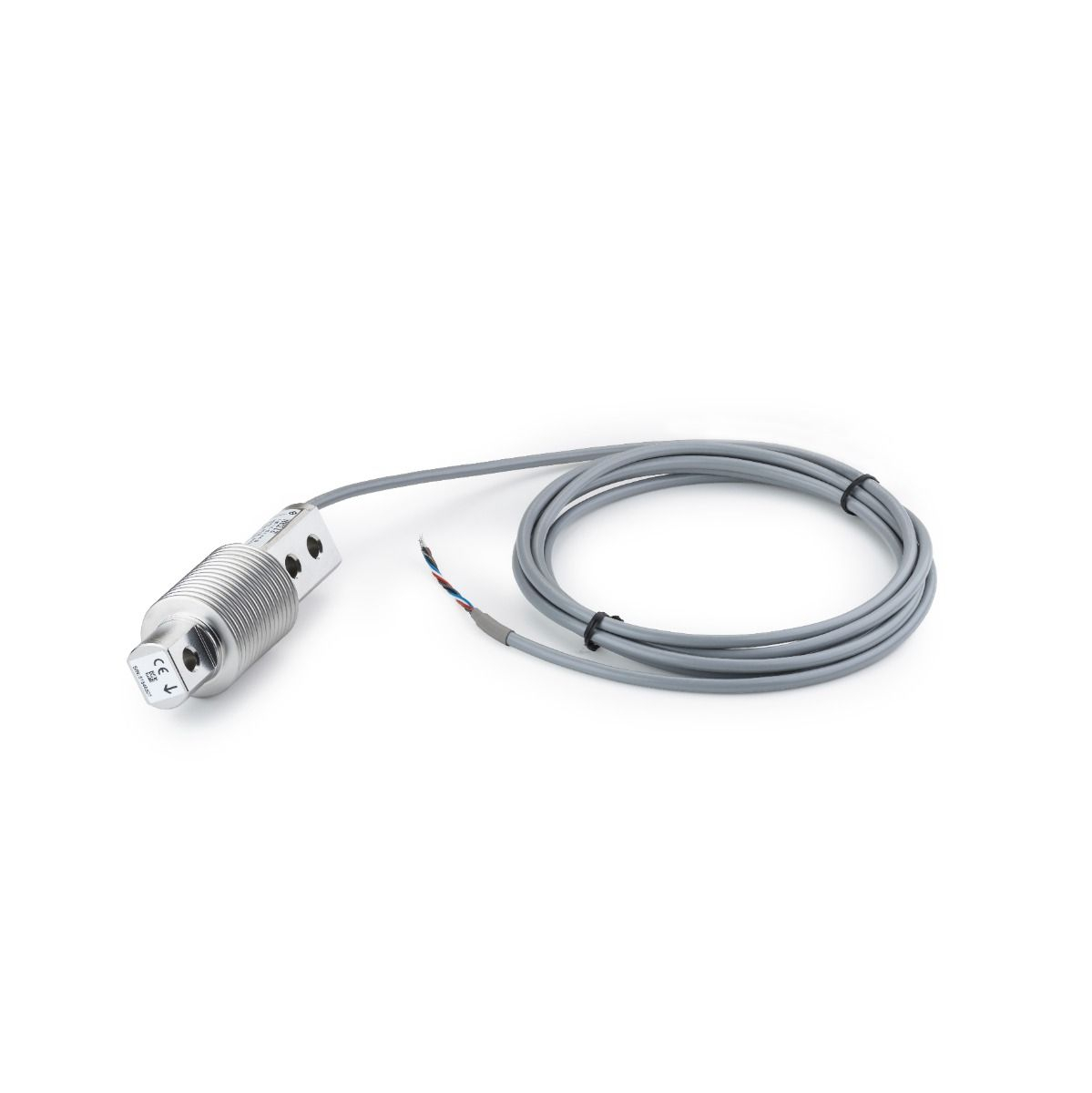

Тензодатчик Schenck Process VBB 100KG
Тензодатчики типа VBB преобразуют пропорционально механическую входную силу в электрический переменный сигнал. В сочетании с эластомерными опорами VEB они идеально подходят для применения в платформенных весах, дозировочных весах и весах для контейнеров. Компактная конструкция облегчает планирование при любой конструкции. Надёжность датчиков и опор обеспечивает стабильную работу даже в тяжёлых условиях окружающей среды.
Датчики VBB полностью изготовлены из нержавеющей стали и герметично запаяны с помощью лазерной сварки. Электрически они подключаются через высококачественный экранированный ПВХ-кабель с 6 жилами. Шести-проводная схема делает измерительный сигнал нечувствительным к различиям в длине соединительных кабелей.
Высокая точность калибровки, что обеспечивает идеальные условия для параллельного подключения датчиков
Высокая воспроизводимость измерительных сигналов
Демпфирование динамических боковых нагрузок за счёт эластомерной опоры
Самоцентрирование после боковой нагрузки
Крайне малое влияние боковых сил на измеренное значение
Номинальная нагрузка, кг-т
100
Класс точности
C3
Номинальная чувствительность, мВ/В
2 ±20 мкВ/В; -2 мкВ/В
Суммарная погрешность, %
C3: 0.02
Возврат к нулю после нагрузки (30 мин), %
C3: ±0.016
Ползучесть под нагрузкой (30 мин), %
C3: ±0.016
ТК нулевого сигнала, %/10К
C3: ±0.0125
ТК чувствительности, %/10К
C3: ±0.008
Макс. число поверочных делений
C3: 3000
Наименьший дискрет, % от Emax
C3: 0.009
Мин. диапазон применения, % от Emax
C3: 27
Макс. диапазон применения
Emax
Входное сопротивление, Ом
350–480
Выходное сопротивление, Ом
C3: 356 ±0.12
Нулевой сигнал, %
±1
Макс. напряжение питания, В
18
Номинальная температура, °C
-10 … +40
Рабочий диапазон температур, °C
-40 … +70
Рабочий диапазон (взрывозащита), °C
-30 … +70 (ATEX, IECEx, EAC) / -30 … +40 (FM)
Эталонная температура, °C
23
Температура хранения, °C
-50 … +85
Предельная нагрузка, %
150
Разрушающая нагрузка, %
300
Ход деформации при номинальной нагрузке, мм
5 кг: 0.25 / 10–100 кг: 0.3
Степень защиты
IP68 (1 м вод. ст.; 100 ч)
Степень защиты (взрывозащита)
IP67
Кабель
ПВХ, 3 м, 6 жил, экран, экран на корпусе
Защита от коррозии
Нержавеющая сталь
Страна
Германия
