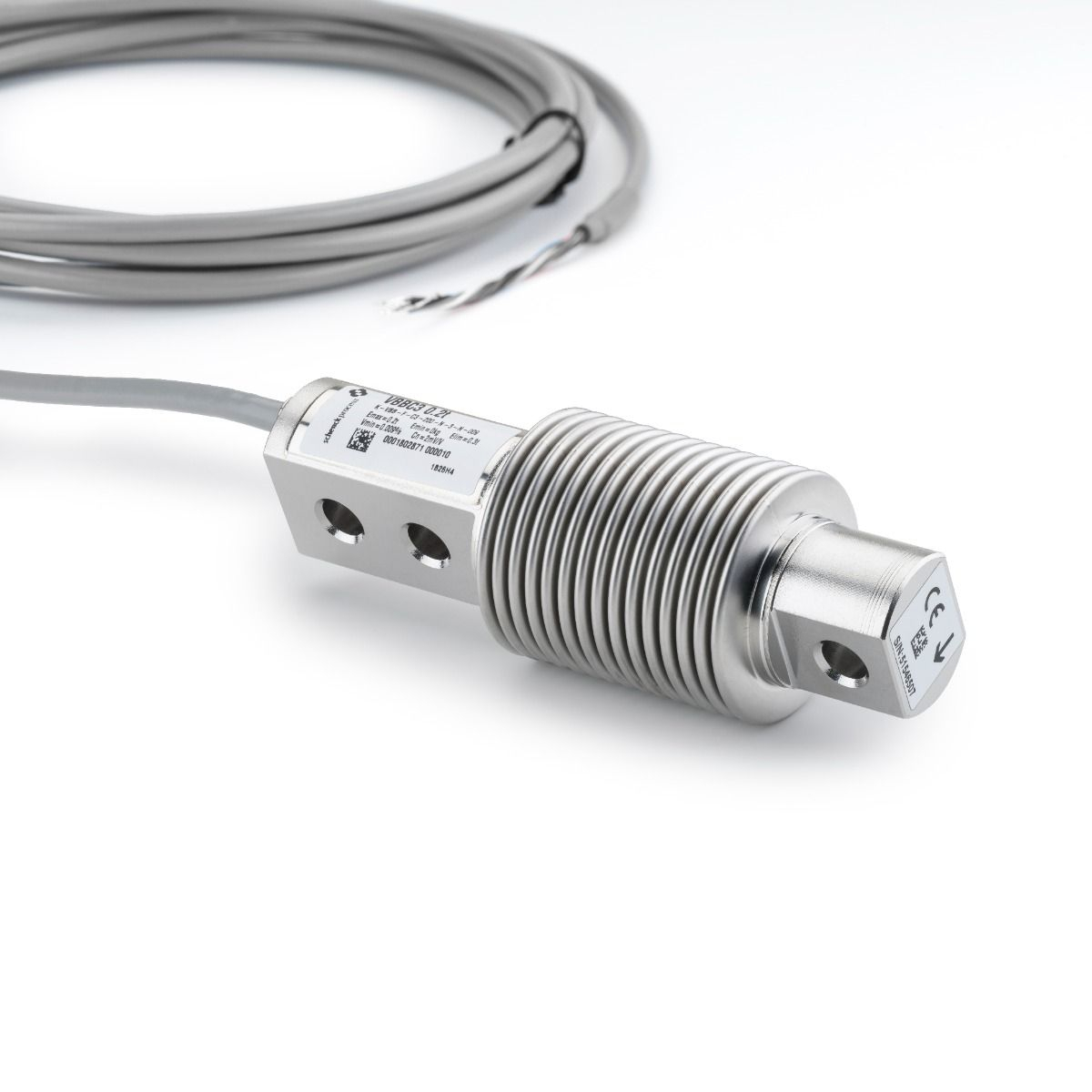

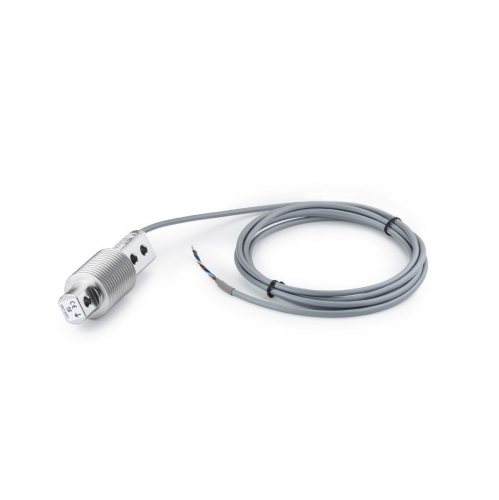

Тензодатчик Schenck Process VBB D1 500KG
# 2299
42 866 ₽
1
Описание
Тензодатчики типа VBB преобразуют пропорционально механическую входную силу в электрический переменный сигнал. В сочетании с эластомерными опорами VEB они идеально подходят для применения в платформенных весах, дозировочных весах и весах для контейнеров. Компактная конструкция облегчает планирование при любой конструкции. Надёжность датчиков и опор обеспечивает стабильную работу даже в тяжёлых условиях окружающей среды.
Датчики VBB полностью изготовлены из нержавеющей стали и герметично запаяны с помощью лазерной сварки. Электрически они подключаются через высококачественный экранированный ПВХ-кабель с 6 жилами. Шести-проводная схема делает измерительный сигнал нечувствительным к различиям в длине соединительных кабелей.
Высокая точность калибровки, что обеспечивает идеальные условия для параллельного подключения датчиков
Высокая воспроизводимость измерительных сигналов
Демпфирование динамических боковых нагрузок за счёт эластомерной опоры
Самоцентрирование после боковой нагрузки
Крайне малое влияние боковых сил на измеренное значение
Документы
| Технический паспорт Schenck Process VBB | Скачать PDF |
Технические характеристики
| Номинальная нагрузка, кг-т | 500 |
| Класс точности | D1 |
| Номинальная чувствительность, мВ/В | 2 ±20 мкВ/В; -2 мкВ/В |
| Суммарная погрешность, % | D1: 0.05 |
| Возврат к нулю после нагрузки (30 мин), % | D1: ±0.049 |
| Ползучесть под нагрузкой (30 мин), % | D1: ±0.049 |
| ТК нулевого сигнала, %/10К | D1: ±0.05 |
| ТК чувствительности, %/10К | D1: ±0.05 |
| Макс. число поверочных делений | D1: 1000 |
| Наименьший дискрет, % от Emax | D1: 0.036 |
| Мин. диапазон применения, % от Emax | D1: 36 |
| Макс. диапазон применения | Emax |
| Входное сопротивление, Ом | 350–480 |
| Выходное сопротивление, Ом | D1: 356 ±0.2 |
| Нулевой сигнал, % | ±1 |
| Макс. напряжение питания, В | 18 |
| Номинальная температура, °C | -10 … +40 |
| Рабочий диапазон температур, °C | -40 … +70 |
| Рабочий диапазон (взрывозащита), °C | -30 … +70 (ATEX, IECEx, EAC) / -30 … +40 (FM) |
| Эталонная температура, °C | 23 |
| Температура хранения, °C | -50 … +85 |
| Предельная нагрузка, % | 150 |
| Разрушающая нагрузка, % | 300 |
| Ход деформации при номинальной нагрузке, мм | 5 кг: 0.25 / 10–100 кг: 0.3 |
| Степень защиты | IP68 (1 м вод. ст.; 100 ч) |
| Степень защиты (взрывозащита) | IP67 |
| Кабель | ПВХ, 3 м, 6 жил, экран, экран на корпусе |
| Защита от коррозии | Нержавеющая сталь |
| Страна | Германия |
