Описание

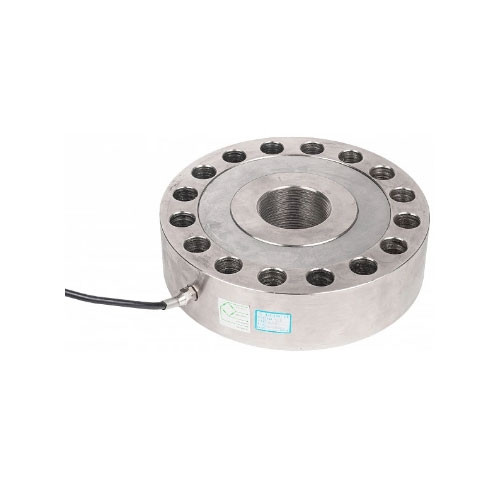

Аналоговый тензодатчик мембранного типа (шайба) Sierra SH2D4 100KG. Применяется при производстве низкопрофильных весов, бункерных весов, цементных силосов и автомобильных весов.
Технические характеристики
Номинальная нагрузка (Еmax)
100 KG
Номинальная чувствительность
(РКП) 2.85±0.001 мВ/В (DEE)
Класс точности
С3 (OIML R60 C2-C5)
Баланс ноля
±1%
Температурное отклонение чувствительности
±0,02%/10°С
Температурное отклонение ноля
±0,02%/10°С
Входное сопротивление
760±8Ω
Выходное сопротивление
700±5Ω
Сопротивление изоляции
±2000(50В)Ω
Диапазон термокомпенсации
-10...+40°С
Рабочий температурный диапазон
-30...+70°С
Предельно допустимая нагрузка
150% от Еmax
Разрушающая нагрузка
250%от Еmax
Рекомендуемое напряжение питания
10...12В
Максимальное напряжение питания
15В
Класс защиты по ГОСТ 14254
IP68
Материал корпуса
сталь с никелевым покрытием
Диаметр кабеля
6 мм
Длина кабеля
6 м
Производитель
Sierra
Страна
Россия
4-х проводная схема
Питание
КрасныйЧерный
Сигнал
ЗеленыйБелый
6-ти проводная схема
Питание
СинийЧерный
Сигнал
БелыйКрасный
Сенсор
ЗеленыйСерый
