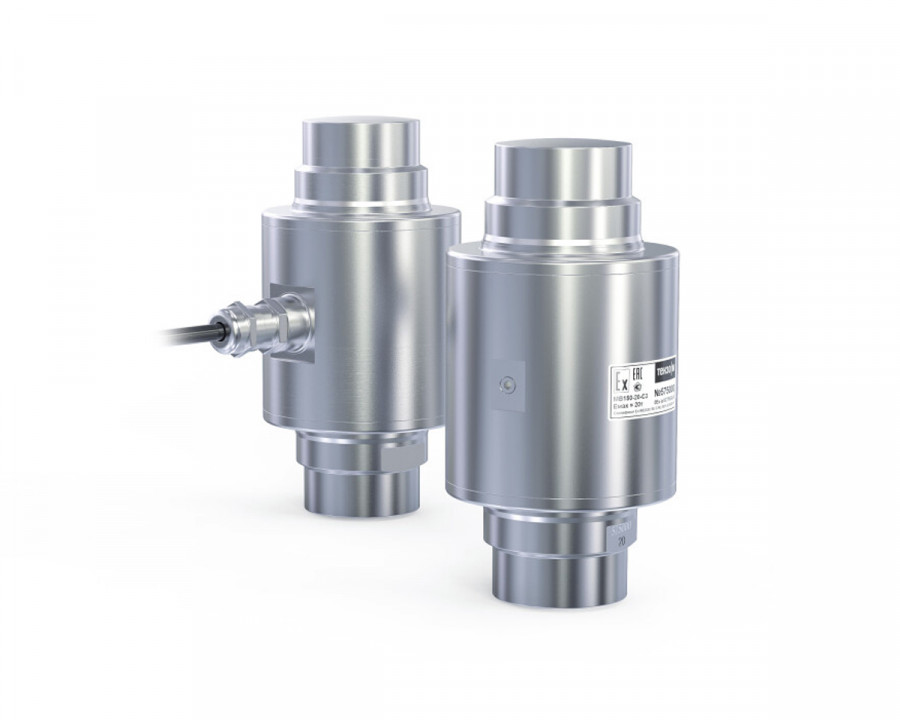

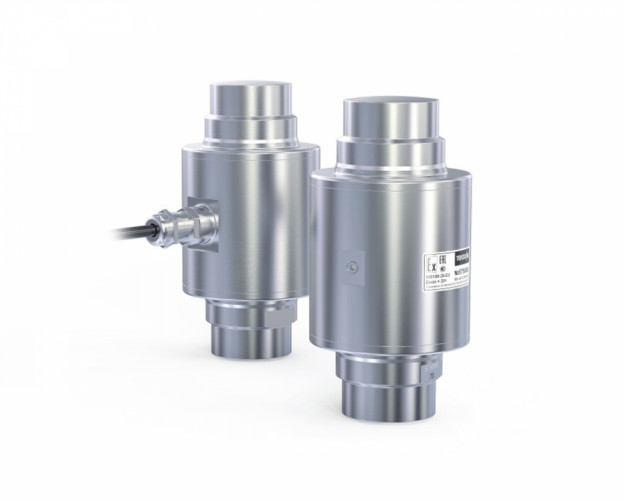

Тензорезисторный датчик Тензо-М MB150-С3-20T

Торговая марка: Тензо-М
Арт. 1616
36 200 ₽
Количество:

Рекомендуемые товары

Описание

Области применения



Автомобильные весы, вагонные весы, большегрузные платформенные весы, взвешивание емкостей и баков.

Особенности



  • Тензодатчики легко встраиваются при монтаже весоизмерительной системы
  • Встроенная схема грозозащиты (только для датчиков на нагрузки 40, 60 и 100 тонн)
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Благодаря использованию в тензочувствительной схеме кремниевых тензорезисторов, характеристика тензодатчика нормируется по нелинейности
  • Потребителю датчики поставляются по группам для совместного использования в весах
  • Гарантийный срок 4 года

Стандартная комплектация



  • Исполнение согласно ГОСТ8.631-2013: 3000 поверочных интервалов (20, 30, 40, 60, 100 т)
  • Длина кабеля 16м, для тензодатчиков на 5, 10, 15 и 200 т – 10 м
  • Четырехпроводная схема подключения
  • Экран кабеля не соединен с корпусом тензодатчика
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011
  • Встроенная система грозозащиты (20, 30, 40, 60 и 100 т)

Опции



  • Исполнение согласно 8.631-2013: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100 м
  • Шестипроводная схема подключения
  • Напряжение питания от 2 до 36 В
Технические характеристики
Наибольший предел измерения (НПИ), т
20
Класс точности по ГОСТ 8.631-2013
C3
Число поверочных интервалов
3000
Минимальный поверочный интервал
НПИ / 10000
Рабочий коэффициент передачи (РКП), мВ/В
2 ± 0,002
Начальный коэффициент передачи (НКП), % от РКП
< 3
Комбинированная погрешность, % от РКП
≤ ±0,020
Ползучесть (30 мин.), % от РКП
≤ ±0,025
Изменение НКП от температуры, % от РКП/°С
≤ ±0,0014
Изменение РКП от температуры, % от РКП/°С
≤ ±0,0011
Наибольшее напряжение питания постоянного тока, В
12
Сопротивление входное, Ом
760±15
Сопротивление выходное, Ом
700±15
Сопротивление изоляции, ГОм
≥ 5
Номинальный диапазон температур, °С
-30... +40
Диапазон температур эксплуатации и хранения, °С
-50... +50
Степень защиты по ГОСТ 14254
IP 68
Допустимая перегрузка в течение не более 1 часа,
% от НПИ
25
Разрушающая нагрузка, % от НПИ
300
Материал датчика
Нержавеющая сталь
Производитель
Тензо-М
Страна
Россия
4-х проводная схема
Питание
ЗеленыйЧерный
Сигнал
БелыйКрасный
