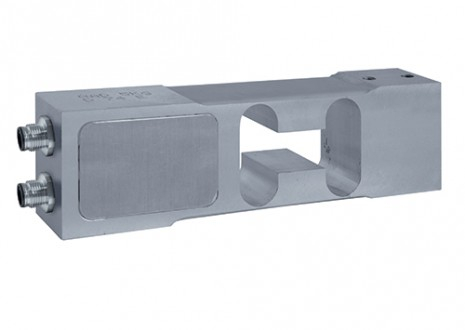

Цифровой тензодатчик Scaime AAD-D
# 2166
по запросу
1
Нагрузка
Класс точности
Взрывозащита
Описание
Цифровой одноточечный тензодатчик AAD-D
- Цифровой тензодатчик, предназначенный для высокоскоростного весового контроля процессов
- Корпус из алюминия, степень защиты IP65
- Компенсация внецентренной нагрузки до 600 × 400 мм
- Номинальные нагрузки: 5, 15, 30, 75 кг
- Разрешение до 500 000 точек
- Частичная сертификация NAWI (OIML R76) и AWI (OIML R51 и R61)
Интегрированные весовые функции:
- Высокоскоростной передатчик
- Наполнение
- Дозирование при разгрузке
- Программируемые цифровые фильтры
Интерфейсы:
- 2 цифровых входа и 4 цифровых выхода
- 1 выход RS485 и 1 выход CANbus
- Поддержка протоколов MODBUS-RTU и CANOpen®
Этот датчик идеально подходит для автоматизации дозирования и высокоскоростного взвешивания в промышленных условиях.
Документы
| Технический паспорт AAD-D | Скачать PDF |
Технические характеристики
| Суммарная погрешность | ±0.019 %Cn |
| Влияние температуры на ноль | ±0.0011 %Cn/°C |
| Влияние температуры на чувствительность | ±0.0016 %Cn/°C |
| Погрешность ползучести (30 мин) | ±0.028 %Cn |
| Максимальный размер платформы | 500x400 мм |
| Версия для серийного производства (CJWL R76) | - |
| Версия для серийного производства (CJWL R76) | - |
| Номинальный температурный диапазон | -10 °C ... +40 °C |
| Рабочий температурный диапазон | -20 °C ... +75 °C |
| Питание | 10 ... 28 VDC, 0.6 W |
| АЦП | 24-бит, 4 кГц |
| Номинальная чувствительность при Cn | 500 000 pts |
| Баланс нуля | ±300 pts |
| Внутренняя частота преобразования | 6 ... 1 600 преобраз./с |
| Предел безопасной нагрузки | 150 %Cn |
| Предельная перегрузка | 200 %Cn |
| Момент затяжки | 15 Нм |
| Степень защиты | IP65 (EN60529) |
| Корпус тензодатчика | Алюминий |
| Разъем | Латунь с никелевым покрытием |
| Подключение | M12 male, 5/8 pts |
| Крепление (винт, качество, глубина) | M6x1, CI A4 80, 6 мин - 10 макс |
| Масса нетто | 0.5 кг |
| Цифровые входы | 2 |
| Цифровые выходы (статические реле) | 4 |
| 1 RS485 | Half Duplex, 9 600 ... 115 200 |
| Протоколы | Modbus RTU |
| CANbus / CANopen® | CAN 2.0A, 10 кбод ... 1 Мбод |
| Протоколы | CANopen, LSS v3.0 |
| Макс. частота обновления данных (измерение) | CAN: 500/с, RS485: 200/с |
| Производитель | Scaime |
| Страна | Франция |
